Codeurs | Inclinaison GMI® | GMI-ANG-250

Systèmes de mesure angulaire GMI Des Arcsecondes dans tous les environnements

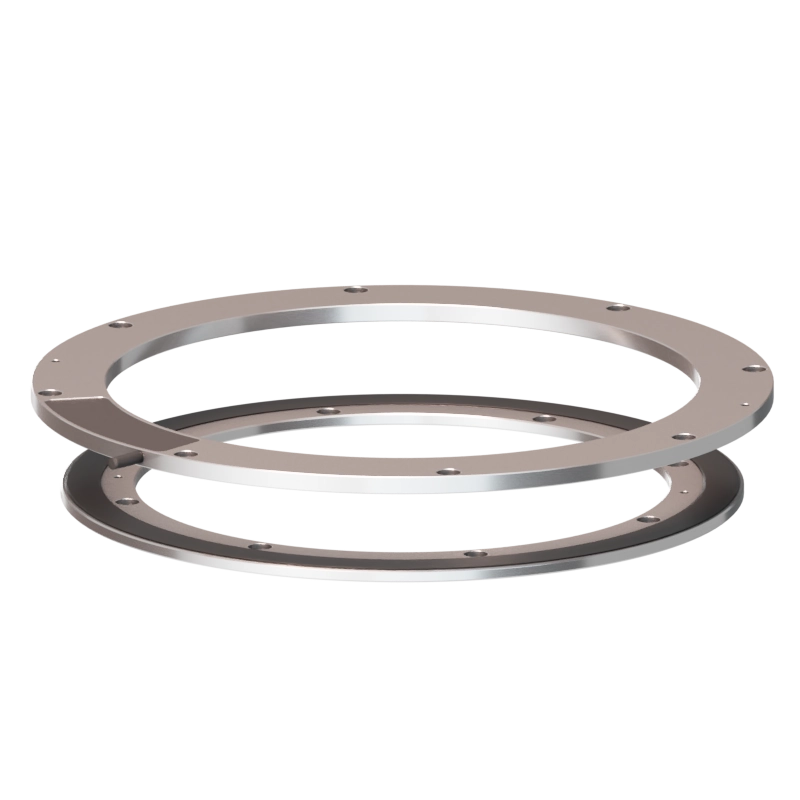

Magnetic encoder GMI-ANG-250 for industrial robust resolution integration

Performance sans hystérésis et précision en Arcsecondes pour les applications les plus exigeantes.

Découvrez l'apogée de la précision avec les encodeurs GMI® de Flux. Leur performance exceptionnelle en arcsecondes répond aux exigences des applications industrielles les plus critiques. Ces encodeurs, dotés d'une robustesse en acier inoxydable IP67 et d'une résolution allant jusqu'à 25 bits, garantissent une fiabilité sans compromis. Faciles à installer avec leur fonction Plug-and-Play, les encodeurs GMI® offrent une solution adaptative pour des performances maximales dans tous les environnements. Optez pour la précision sans compromis avec les encodeurs GMI® de Flux.

Avantages

  • Plug-n-play
  • Aucun étalonnage sur le terrain n'est nécessaire
  • Larges tolérances de montage
  • Haute précision

Bénéfices

  • Faible coût d'installation
  • Faible effort d'intégration
  • Installation facile

A votre service

Besoin d'aide pour sélectionner le bon produit ?

Besoin de plus d'information ?
Contactez-nous

Données du système

GMI-ANG-250
Type Axial, sans cadre, véritable codeur absolu Giant Magneto Impedance GMITechnology-FLUX GmbH propriétaire
Résolution Standard 25 bits
ENOB dans toute la plage de tolérance de montage 23 bits
Haute précision ±3”, 0.001°, ±16µrad
Précision standard ±4”, 0.001°, ±20µrad
Épaisseur 10.80
Hystérèse aucun(e)
Répétabilité 1 compteur de résolution
Taux de rafraîchissement Temps réel
Temps de mise en marche max. 0.8 sec

Données électriques

Supply voltage OptionAV:min.4.35Vdc.max.36Vdc
Option5V:min.4.35Vdc.max.6Vdc
Option24V:min.6Vdc.Max.30Vdc
Protection contre l'inversion de polarité oui
Consommation de courant max. 150 mA @ 25 Vdc, max. 140 mA @ 24 Vdc

Données mécaniques

Matériau de la base du stator Acier inoxydable CTE ~ 10 ppm/°C
Poids du stator 760.00 g
Matériau de la base du rotor Acier inoxydable CTE ~ 10 ppm/°C
Poids du rotor 490.00 g
Vibrations EN 60068-2-6, 20 g, 55 .. 2000 Hz
Choc EN 60068-2-27, 200 g, 6 ms

Tolérances de montage

Axial nominal (entrefer) 0.30 mm
Tolérance axiale 0.25 mm
Tolérances radiales 0.20 mm

Données environnementales

Plage de température - fonctionnement standard -20°C .. +85°C
Plage de température - Stockage standard -20°C .. +85°C
Plage de température - Fonctionnement prolongé -40°C .. +105°C
Plage de température - Stockage prolongé -55°C .. +125°C
Indice de protection IP67
Immunité aux perturbations électromagnétiques conforme à la norme EN IEC 61000-6-2
Emission de perturbations électromagnétiques conforme à la norme EN CEI 61000-6-4
GMI-ANG-250_rev01.zip (396.89 Ko)

Applications
