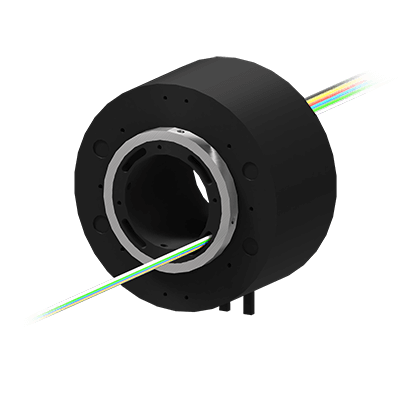

Collecteur tournant| 18 circuits |SVTS C 03-S-A-00/18

Axe creux, diamètre intérieur 12.7 mm, diamètre extérieur 54 mm, 6 à 24 circuits

Image of : [commerce_product:title]
Collecteur tournant pour la transmission de signaux de puissances et/ou de contrôle-commande avec axe creux pour passage d'arbre ou de joint tournant. Haut débit de données jusqu'à 100 Mbits/s.

La série SVTS C 03 est caractérisée par la présence d'un arbre creux et utilise une technologie spécifique.

Elle offre la possibilité d'avoir plusieurs points de contact entre les pistes et les balais résultant en une résistance électrique faible, un bruit réduit et une faible usure. Pas de lubrification nécessaire. Ces collecteurs tournants sont disponibles en IP51, IP54 ou IP65 et possèdent de nombreuses possibilités de personnalisation

Avantages

  • Idéal pour la transmission de puissance et de signaux
  • Arbre creux de 12,7 mm
  • Haut débit de données
  • Couple de friction faible
  • Grande durée de vie et haute fiabilité
  • Conformité CE et ROHS

Bénéfices

  • Transmission d'énergie électrique/signaux et bus en une seule unité
  • Montable direct sur arbre qui réduit le besoin de pièce d'interface
  • Combinable avec les joints rotatifs fluidiques et FORJ
  • Faible coût

SVTS C 03-S-A-00/18
Circuits18 x 5A
Diamètre extérieur54.0 mm
Diamètre intérieur12.0 mm
Longueur totale (L)61.5 mm
Indice de protectionIP 51
Data Transfert<=100Mbit/s
MontageArbre creux 12.7mm

Caractéristiques mécaniques

Vitesse nominale>400 rpm
Plage de températures-20°C to +80°C (-40°C en option)
Contact(alliage) or-or
RoulementsRoulements à billes miniatures en acier inoxydable de haute précision
Connecteur-
MontageABS

Caractéristiques électriques

Voltage240 VDC/VAC
CablesArgent plaqué / PTFE isolé / code couleur
Longueur des cables250 mm standard (autre longueur sur demande)
Rigidité diélectrique500VAC @ 60Hz @ 60 sec
Résistance d'isolation>500MOhm/500VDC
Résistance de contact dynamique<10mOhm @ 6VDC et 500mA (@ 5t/min)
Durée de vie estimée107 révolutions (en fonction de la vitesse, des conditions environnementales et de la taille)

Personnalisations

  • Cables
  • Matériaux
  • Design mécanique
  • Bride

Notice :Les données techniques fournies sont les limites supérieures recommandées en condition statique. Pour obtenir le dimensionnement correct du produit, il faut tenir compte de toutes les forces dynamiques applicables, y compris l'inertie du manipulateur, la configuration de l'outillage et les forces externes appliquées.
