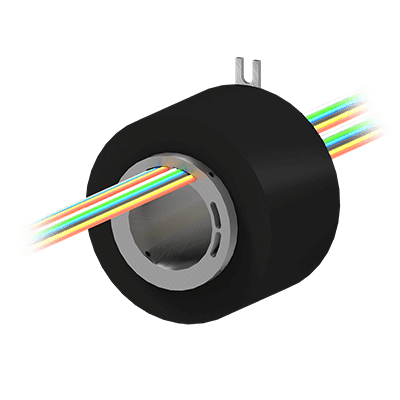

Collecteur tournant | 84 circuits | SVTS C 08-U-A-00/84
Un passage traversant généreux pour libérer la conception mécanique
Le SVTS C08 est un collecteur tournant à arbre creux conçu pour transmettre un nombre important de circuits de puissance et de signaux sur un axe en rotation continue. Son alésage traversant de 70 mm permet le passage d'un arbre, de câbles ou d'autres éléments mécaniques au centre du collecteur, tandis que son diamètre extérieur de 155 mm offre une capacité élevée en circuits électriques.
Selon la configuration, le SVTS C08 peut combiner des circuits de puissance de 20 A et des circuits de signal de 5 A. Les différentes configurations disponibles permettent d'atteindre jusqu'à 48 circuits de puissance ou jusqu'à 96 circuits de signal, ainsi que de nombreuses combinaisons intermédiaires adaptées aux besoins de la machine.
Sa technologie de contacts multipoints permet de multiplier les points de contact entre les balais et les pistes afin de maintenir une faible résistance électrique de contact, de réduire le bruit électrique et de limiter l'usure. Son fonctionnement ne nécessite pas de lubrification.
Grâce à son arbre creux de 70 mm et à sa forte capacité en circuits, le SVTS C08 convient notamment aux tables rotatives, systèmes d'indexage, machines automatisées et équipements industriels nécessitant de centraliser de nombreuses alimentations et connexions de signal entre leurs parties fixes et rotatives.
Avantages
- Arbre creux traversant de 70 mm
- Diamètre extérieur de 155 mm
- Jusqu'à 96 circuits selon la configuration
- Circuits de puissance de 20 A
- Circuits de signal de 5 A
- Jusqu'à 48 circuits de puissance ou 96 circuits de signal
- Nombreuses combinaisons puissance et signaux disponibles
- Technologie de contacts multipoints
- Faible résistance électrique de contact et faible bruit électrique
- Faible usure et fonctionnement sans lubrification
- Conformité CE et RoHS
Bénéfices
- Permet de conserver un passage central de 70 mm pour intégrer des éléments mécaniques ou des faisceaux volumineux
- Permet de transmettre un grand nombre de circuits de puissance et de signal autour du même axe
- Répond aux équipements dont l’arbre ou les liaisons traversantes dépassent les capacités des collecteurs à alésage plus réduit
- Maintient une forte capacité électrique tout en laissant une part importante de l’axe disponible pour la mécanique
