Collecteur tournant | 24 circuits | SVTS C 11-U-A-24/00
Le passage central maximal pour les architectures à fort encombrement axial

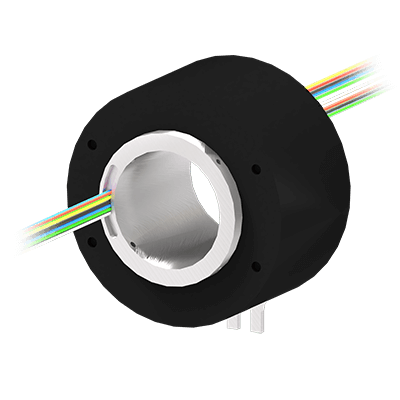

Le SVTS C11 est un collecteur tournant à arbre creux conçu pour transmettre de nombreux circuits de puissance et de signaux sur un axe en rotation continue. Son large alésage traversant de 100 mm permet le passage d'un arbre, de câbles ou d'autres éléments mécaniques au centre du collecteur, avec un diamètre extérieur de 203 mm.
Selon la configuration, le SVTS C11 peut combiner des circuits de puissance de 20 A et des circuits de signal de 5 A. La gamme standard propose jusqu'à 48 circuits de puissance de 20 A ou jusqu'à 80 circuits de signal de 5 A, ainsi que de nombreuses combinaisons intermédiaires adaptées aux besoins électriques de la machine.
Sa technologie de contacts multipoints assure plusieurs points de contact entre les balais et les pistes afin de maintenir une faible résistance électrique de contact, de réduire le bruit électrique et de limiter l'usure. Son fonctionnement ne nécessite pas de lubrification.
Grâce à son arbre creux de 100 mm et à sa forte capacité électrique, le SVTS C11 convient notamment aux grandes tables rotatives, systèmes d'indexage, machines automatisées et équipements industriels nécessitant de transmettre simultanément de nombreuses alimentations et connexions de signal tout en conservant un passage central important.
Avantages
- Large arbre creux traversant de 100 mm
- Diamètre extérieur de 203 mm
- Jusqu'à 80 circuits selon la configuration
- Circuits de puissance de 20 A
- Circuits de signal de 5 A
- Jusqu'à 48 circuits de puissance ou 80 circuits de signal
- Nombreuses combinaisons puissance et signaux disponibles
- Technologie de contacts multipoints
- Faible résistance électrique de contact et faible bruit électrique
- Faible usure et fonctionnement sans lubrification
- Conformité CE et RoHS
Bénéfices
- Permet de conserver un passage central de 100 mm pour les arbres et ensembles traversants les plus volumineux de la gamme standard
- Permet de transmettre jusqu’à 80 circuits électriques autour d’un axe mécanique de très grand diamètre
- Répond aux architectures où la priorité est de préserver un passage central maximal sans séparer la transmission électrique
- Permet d’intégrer puissance et signaux directement autour d’éléments mécaniques qu’un collecteur à plus faible alésage ne pourrait pas accueillir
