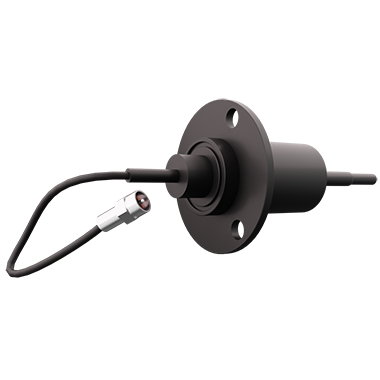

Pour certaines applications spécifiques, un canal RF intégrant un câble coaxial est requis (vidéo HD-SDI, signal GPS, etc.). Notre gamme SVTS A 06 propose un joint tournant RF intégré qui offre une large bande passante jusqu'à 3GHz en conservant des performances de transmission élevée tout en permettant à votre câble coaxial de tourner à 360° en continu sans contraintes et ce jusqu'à 250 t/min. Ces modèles de collecteurs tournants spécifiques peuvent intégrer des autres circuits de signaux ou puissance comme tous les autres modèles de la gamme SVTS A. Plusieurs combinaisons de câbles coaxiaux et connecteurs RF sont disponibles pour des liens 50Ohm ou 75Ohm.

Si vous avez besoin de transférer plusieurs liens coaxiaux au sein du même collecteur tournant ou les combiner avec un signal Ethernet, nous pouvons étudier ensemble une configuration spéciale. N'hésitez pas à nous contacter dans ce cas pour réaliser un modèle qui répond parfaitement à votre spécification.

SVTS A RF
Affichage 1 - 4 sur 4

SVTS A 06-S-X-00/088 circuits

Signaux électriques et RF réunis sur un même axe rotatif

Le SVTS A 06-S-X-00/08 est un collecteur tournant compact combinant 8 circuits électriques de 2 A et une liaison coaxiale RF jusqu’à 3 GHz, avec un diamètre extérieur de 22 mm et une protection IP51. Il réunit signaux électriques et transmission RF…

byLogo servotcnica
0-250 rpm
8 x 2A
IP51
22.0 mm
Voir le produit

SVTS A 06-S-X-00/1212 circuits

Signaux électriques et RF réunis sur un même axe rotatif

Le SVTS A 06-S-X-00/12 est un collecteur tournant compact associant 12 circuits électriques de 2 A à une liaison coaxiale RF jusqu’à 3 GHz, dans un diamètre extérieur de 22 mm avec protection IP51. Cette configuration centralise plusieurs signaux…

byLogo servotcnica
0-250 rpm
12 x 2A
IP51
22.0 mm
Voir le produit

SVTS A 06-S-X-00/1818 circuits

Signaux électriques et RF réunis sur un même axe rotatif

Le SVTS A 06-S-X-00/18 combine 18 circuits électriques de 2 A et une liaison coaxiale RF jusqu’à 3 GHz dans un collecteur tournant de 22 mm de diamètre extérieur protégé IP51. Il offre une forte densité de connexions tout en intégrant la…

byLogo servotcnica
0-250 rpm
18 x 2A
IP51
22.0 mm
Voir le produit

SVTS A 06-S-X-00/2424 circuits

Signaux électriques et RF réunis sur un même axe rotatif

Le SVTS A 06-S-X-00/24 est un collecteur tournant compact réunissant 24 circuits électriques de 2 A et une liaison coaxiale RF jusqu’à 3 GHz, avec un diamètre extérieur de 22 mm et une protection IP51. Cette version maximise le nombre de voies…

byLogo servotcnica
0-250 rpm
24 x 2A
IP51
22.0 mm
Voir le produit
