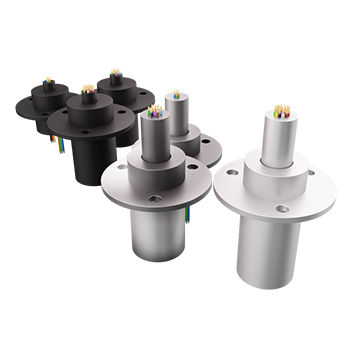

SVTS A
Ces unités sont disponibles en de nombreuses configurations en standard avec de 2 à 56 circuits.
De part le faible diamètre de ses bagues, la gamme SVTS A s'offre des vitesses périphériques faibles entre bagues et balais, tout comme des effets dynamiques réduits, ce qui signifie un faible niveau d'usure et une grande durée de vie. Pour les signaux sensibles aux perturbations extérieures et/ou les très hauts débits de données, la gammes SVTS A 06 propose un contact coaxial tournant qui permet d'atteindre, selon le type de câble, des débits jusqu'à 3Gbps. La gamme SVTS A 05 quant à elle, associe compacité et courants forts jusqu'à 20A.
|
|
Options
* Personnalisable
SVTS A 01-S-X-00/033 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-S-X-00/03 est un collecteur tournant miniature à 3 circuits de 1 A, avec un diamètre extérieur de seulement 12,4 mm et une protection IP51. Sa conception compacte et ses contacts or-or favorisent une transmission fiable des signaux et faibles courants dans les équipements où l’espace d’intégration est limité.
0-250 rpm
3 x 1A
IP51
12.4 mm
SVTS A 01-S-X-00/066 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-S-X-00/06 est un collecteur tournant miniature à 6 circuits de 1 A, protégé IP51 et contenu dans un diamètre extérieur de 12,4 mm. Il permet de transmettre plusieurs signaux ou faibles courants à travers un axe rotatif tout en limitant fortement l’encombrement de l’intégration.
0-250 rpm
6 x 1A
IP51
12.4 mm
SVTS A 01-S-X-00/1212 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-S-X-00/12 est un collecteur tournant miniature à 12 circuits de 1 A, avec protection IP51 et diamètre extérieur de 12,4 mm. Cette configuration concentre un nombre élevé de voies électriques dans un format compact adapté à la transmission de signaux et faibles courants sur des équipements rotatifs.
0-250 rpm
12 x 1A
IP51
12.4 mm
SVTS A 01-S-X-00/1818 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-S-X-00/18 est un collecteur tournant miniature à 18 circuits de 1 A, protégé IP51 malgré un diamètre extérieur limité à 12,4 mm. Son nombre élevé de circuits permet de regrouper plusieurs liaisons électriques dans un espace réduit tout en conservant une transmission adaptée aux signaux sensibles.
0-250 rpm
18 x 1A
IP51
12.4 mm
SVTS A 01-U-X-00/033 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-U-X-00/03 est un collecteur tournant miniature à 3 circuits de 1 A, avec protection IP65 et diamètre extérieur de seulement 12,4 mm. Son format compact permet d’assurer la transmission de signaux et faibles courants sur un axe rotatif tout en bénéficiant d’une protection renforcée contre les poussières et les projections d’eau.
0-250 rpm
3 x 1A
IP65
12.4 mm
SVTS A 01-U-X-00/066 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-U-X-00/06 est un collecteur tournant miniature à 6 circuits de 1 A combinant un diamètre extérieur de 12,4 mm à une protection IP65. Il offre plusieurs voies de transmission électrique dans un volume réduit et convient aux architectures rotatives nécessitant une protection accrue de la liaison.
0-250 rpm
6 x 1A
IP65
12.5 mm
SVTS A 01-U-X-00/1212 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-U-X-00/12 est un collecteur tournant miniature à 12 circuits de 1 A, protégé IP65 et limité à 12,4 mm de diamètre extérieur. Il permet de concentrer de nombreuses voies de signaux ou de faibles courants dans une liaison rotative compacte destinée aux environnements nécessitant une protection renforcée.
0-250 rpm
12 x 1A
IP65
12.5 mm
SVTS A 01-U-X-00/1818 circuits
La transmission rotative quand chaque millimètre compte
Le SVTS A 01-U-X-00/18 est un collecteur tournant miniature à 18 circuits de 1 A, avec un diamètre extérieur de 12,4 mm et une protection IP65. Cette version maximise le nombre de liaisons électriques disponibles dans l’encombrement de la série A01 tout en offrant une protection adaptée aux environnements industriels plus exposés.
0-250 rpm
18 x 1A
IP65
12.5 mm
SVTS A 02-S-X-00/2424 circuits
Plus de connexions dans un encombrement toujours minimal
Le SVTS A 02-S-X-00/24 est un collecteur tournant compact à 24 circuits de 1 A, avec un diamètre extérieur de 15,5 mm et une protection IP51. Sa forte densité de voies et ses contacts or-or permettent de transmettre signaux et faibles courants dans les équipements rotatifs où l’espace d’intégration est limité.
0-250 rpm
24 x 1A
IP51
15.5 mm
SVTS A 03-S-X-00/00-E1G1 circuit
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/00-E1G est un collecteur tournant compact dédié à une liaison Gigabit Ethernet 1000Base-T, avec un diamètre extérieur de 22 mm et une protection IP51. Il assure la transmission de données jusqu’à 1 Gbit/s entre les parties fixe et rotative d’un équipement.
0-250 rpm
IP51
22.0 mm
SVTS A 03-S-X-00/00-E1M1 circuit
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/00-E1M est un collecteur tournant compact dédié à une liaison Fast Ethernet 100Base-TX, avec un diamètre extérieur de 22 mm et une protection IP51. Il maintient une communication réseau jusqu’à 100 Mbit/s au travers d’un axe en rotation continue.
0-250 rpm
IP51
22.0 mm
SVTS A 03-S-X-00/03-E1G4 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/03-E1G combine 3 circuits de 2 A et une liaison Gigabit Ethernet 1000Base-T dans un collecteur tournant de 22 mm de diamètre extérieur protégé IP51. Il réunit transmission électrique et données jusqu’à 1 Gbit/s sur une seule interface rotative compacte.
0-250 rpm
3 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/066 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/06 est un collecteur tournant compact à 6 circuits de 2 A, avec un diamètre extérieur de 22 mm et une protection IP51. Il assure la transmission continue de plusieurs signaux ou faibles courants dans les équipements rotatifs où l’espace d’intégration est limité.
0-250 rpm
6 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/06-E1G7 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/06-E1G associe 6 circuits de 2 A à une liaison Gigabit Ethernet 1000Base-T dans un diamètre extérieur de 22 mm avec protection IP51. Il transmet simultanément les connexions électriques et les données réseau jusqu’à 1 Gbit/s au travers du même axe rotatif.
0-250 rpm
6 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/06-E1M7 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/06-E1M combine 6 circuits de 2 A avec une liaison Fast Ethernet 100Base-TX dans un collecteur tournant compact de 22 mm protégé IP51. Cette configuration centralise transmission électrique et communication réseau jusqu’à 100 Mbit/s sur une seule liaison rotative.
0-250 rpm
6 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/09-E1M10 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/09-E1M associe 9 circuits de 2 A à une liaison Fast Ethernet 100Base-TX dans un collecteur tournant de 22 mm de diamètre extérieur avec protection IP51. Il répond aux architectures rotatives nécessitant plusieurs voies électriques et une transmission Ethernet jusqu’à 100 Mbit/s.
0-250 rpm
9 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/1212 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/12 est un collecteur tournant compact à 12 circuits de 2 A, avec une protection IP51 et un diamètre extérieur de 22 mm. Sa densité de connexions permet de regrouper plusieurs signaux et faibles courants sur une interface rotative unique.
0-250 rpm
12 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/12-E1G13 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/12-E1G réunit 12 circuits de 2 A et une liaison Gigabit Ethernet 1000Base-T dans un collecteur tournant compact de 22 mm protégé IP51. Il combine un nombre élevé de voies électriques avec une communication réseau jusqu’à 1 Gbit/s.
0-250 rpm
12 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/12-E1M13 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/12-E1M associe 12 circuits de 2 A à une liaison Fast Ethernet 100Base-TX dans un diamètre extérieur de 22 mm avec protection IP51. Cette version réunit plusieurs connexions électriques et une transmission réseau jusqu’à 100 Mbit/s sur un même axe rotatif.
0-250 rpm
12 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/1515 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/15 est un collecteur tournant compact à 15 circuits de 2 A, contenu dans un diamètre extérieur de 22 mm et protégé IP51. Il offre une densité élevée de voies électriques pour les machines nécessitant plusieurs transmissions à travers un axe en rotation continue.
0-250 rpm
15 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/1818 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/18 est un collecteur tournant à 18 circuits de 2 A, avec un diamètre extérieur de 22 mm et une protection IP51. Cette configuration concentre de nombreuses liaisons électriques dans un format compact afin de réduire l’encombrement de l’interface rotative.
0-250 rpm
18 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/18-E1M19 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/18-E1M combine 18 circuits de 2 A et une liaison Fast Ethernet 100Base-TX dans un collecteur tournant de 22 mm protégé IP51. Il concentre un nombre important de connexions électriques et une communication réseau jusqu’à 100 Mbit/s dans une seule interface rotative.
0-250 rpm
18 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/2424 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/24 est un collecteur tournant compact à 24 circuits de 2 A, avec un diamètre extérieur de 22 mm et une protection IP51. Sa forte densité de circuits permet de centraliser de nombreuses liaisons électriques tout en conservant un encombrement réduit.
0-250 rpm
24 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/24-E1G25 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/24-E1G associe 24 circuits de 2 A à une liaison Gigabit Ethernet 1000Base-T dans un collecteur tournant de 22 mm avec protection IP51. Cette version combine une forte densité de connexions électriques et une transmission réseau jusqu’à 1 Gbit/s sur une interface rotative unique.
0-250 rpm
24 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/3030 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/30 est un collecteur tournant à 30 circuits de 2 A malgré un diamètre extérieur limité à 22 mm, avec une protection IP51. Il offre une très forte densité de voies pour centraliser les connexions électriques d’un équipement en rotation.
0-250 rpm
30 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/30-E1M31 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/30-E1M combine 30 circuits de 2 A avec une liaison Fast Ethernet 100Base-TX dans un collecteur tournant de 22 mm protégé IP51. Cette configuration associe une très forte densité de connexions électriques à une transmission de données réseau jusqu’à 100 Mbit/s.
0-250 rpm
30 x 2A
IP51
22.0 mm
SVTS A 03-S-X-00/3636 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-00/36 est un collecteur tournant compact à 36 circuits de 2 A, avec un diamètre extérieur de seulement 22 mm et une protection IP51. Cette version maximise le nombre de voies électriques disponibles dans la série A03 pour les architectures rotatives à forte densité de connexions.
0-250 rpm
36 x 2A
IP51
22.0 mm
SVTS A 03-S-X-02/024 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-02/02 est un collecteur tournant compact combinant 2 circuits de 2 A et 2 circuits de 6 A, avec un diamètre extérieur de 22 mm et une protection IP51. Cette configuration permet de réunir plusieurs niveaux de courant dans une seule liaison rotative.
0-250 rpm
2 x 2A, 2 x 6A
IP51
22.0 mm
SVTS A 03-S-X-03/003 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-03/00 est un collecteur tournant compact équipé de 3 circuits de 8 A, avec un diamètre extérieur de 22 mm et une protection IP51. Il convient aux applications rotatives nécessitant davantage de courant tout en conservant un format d’intégration réduit.
0-250 rpm
3 x 8A
IP51
22.0 mm
SVTS A 03-S-X-04/0610 circuits
Puissance, signaux et données réunis dans un format compact
Le SVTS A 03-S-X-04/06 combine 4 circuits de 6 A et 6 circuits de 2 A dans un collecteur tournant de 22 mm de diamètre extérieur avec protection IP51. Cette architecture permet de transmettre alimentation et signaux au travers d’une même interface rotative compacte.
